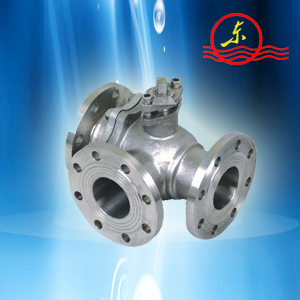

三通球阀

简要描述：Q44F型三通球阀

产品型号：Q44F型
厂商性质：
更新时间：2021-09-17
访问量：1391

产品咨询联系我们

产品分类

详细介绍

Q44F型三通球阀的产品简介：

Q44F型三通球阀是L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

Q44F型三通球阀的详细资料：

Q44F型三通球阀是L形三通球阀。工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
Q44F型三通球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。
密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化

2、三通球阀分T型和L型，使用寿命长，流通能力大，阻力小

3、Q44F型三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1．流体阻力小，其阻力系数与同长度的管段相等。 2．结构简单、体积小、重量轻。3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

阀体材质： WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……
设计标准： GB/12237-1989；API608
结构长度： GB/T12221-1989；ASME/ANSIB16.10
法兰标准： GB/T9113、JB/T79.1-1994；ASME/ANSIB16.5
产品规格：DN15-250公称压力： PN1.6-4.0MPa；150-300Lb

适用温度： -26-300℃

传动方式：手动、蜗轮传动、电动、气动、液动、电液动

L型流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭止通道上可靠密封。主要用于流路的换向。

T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

    1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。　　
    2、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。　　
    3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。　　
    4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。　　
    5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。　　
    6、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

Q44F型三通球阀安装维护注意事项
1.要留有阀柄旋转的位置。　　
2. 不能用作节流。　　
3带传动机构的球阀应直立安装。　　
三通球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。　　
三通球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门　　
三通球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油化工、城市给排水等要求严格切断的工况。

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800
