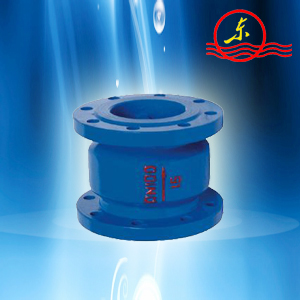

消声止回阀

简要描述：HC41X消声止回阀

产品型号：HC41X型
厂商性质：
更新时间：2021-09-17
访问量：1448

产品咨询联系我们

产品分类

详细介绍

HC41X消声止回阀的产品简介：

HC41X消声止回阀有法兰连接和对夹连接两种连接方式，阀瓣采用进出口两端中心轴导向，启闭灵活，定位准确，可水平安装或垂直安装，阀瓣采用弹簧加载，其快速的关闭能有效地减少水锤压力。

HC41X消声止回阀的详细资料：

HC41X消声止回阀

1、HC41X消声止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

2、HC41X消声止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，消声止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
3、消声止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较好。
4、消声止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
6、升降式垂直瓣止回阀应安装在垂直管道上。

HC41X消声止回阀主要技术参数：

型号	公称压力 PN(MPa)	试验压力PS(MPa)		工作温度 (℃)	适用介质
		壳体	密封
H41X	1.0	1.5	1.1	≤80	洁净水
	1.6	2.4	1.76
	2.5	3.75	2.75

型号	H41X H41H-P H41H-T
DN(mm)	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	112	120	130	150	165	190	210	255	310	362	380	450	545	580
