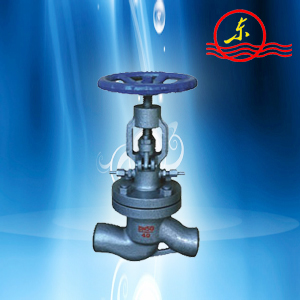

水封截止阀

简要描述:水封截止阀

  • 产品型号:
  • 厂商性质:
  • 更新时间:2021-09-17
  • 访  问  量:1179

产品分类

相关文章

Related Articles

详细介绍

一、水封截止阀 产品概述

产品引用标准  水封截止阀结构

设计与制造:JB/T3595
结构长度:GB/T15188.1
压力温度等级:GB/T3595
试验与检验:GB13927 JB/T9092

二、水封截止阀 产品用途

水封截止阀适用于公称压力PN2.5~4.0Mpa,工作温度0~425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上,切断或接通介质,适用介质为:水、油品、蒸汽和非腐蚀气体。

三、水封截止阀 产品结构特点

1.产品按国家标准GB12235设计制造,结构新颖,选材合理,造形美观。连接端有法兰和焊接,可根据用户不同要求配接。
2.填料函设计成水密封结构,接入0.6~1.6Mpa的水填料,摩擦力小,密封好,能全系统与大气隔离,保证良好的气密性。
3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4.结构紧凑,操作灵活,检修方便,使用寿命长。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

四、水封截止阀 主要零件的材料说明

+
阀 体 25、WCB
阀 盖 25、WCB
支 架 25、WCB
阀 瓣 2Cr13、WCB
阀 杆 2Cr13
阀 座 25、304
密封环 包覆垫、增强柔性石墨
填 料 膨胀柔性石墨
阀杆螺母 ZCuA110Fe3

五、水封截止阀 性能参数

型号
DS/J61H-25
DS/J61H-40
DS/J61H-64
工作压力(MPa)
2.5
4.0
6.4
适用温度(℃)
≤425
适用介质
水、蒸汽、油品、非腐蚀性气体
材料
阀杆
1Cr13或2Cr13
阀体、阀盖、支架
WCB25
闸板、阀瓣、密封面
Cr13型不锈钢或硬质合金
阀座密封面
不锈钢
阀杆螺母
铝青铜
填料
柔性石墨
