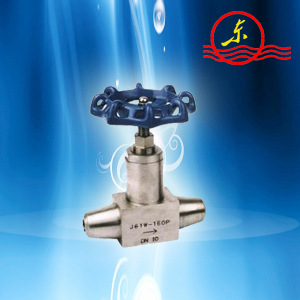

不锈钢焊接截止阀

简要描述：不锈钢焊接截止阀与管路连接采用焊接式结构。密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便。适用于水、蒸油品管路上，具有耐高温、耐高压的特点。

产品咨询联系我们

产品分类

详细介绍

不锈钢焊接截止阀 产品概述

焊接截止阀与管路连接采用焊接式结构。密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便。适用于水、蒸油品管路上，具有耐高温、耐高压的特点。

不锈钢焊接截止阀 优点

　　1、结构简单，制造和维修比较方便。

　　2、工作行程小，启闭时间短。

　　3、密封性好，密封面间磨擦力小，寿命较长。

不锈钢焊接截止阀 选用原则

　　1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

　　3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

　　4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50㎜的管路上，宜选用。

　　5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。

　　6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

　　7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150㎜的管路上。

不锈钢焊接截止阀设计与制造标准：

●设计与制造：GB/T12223-89
●焊接尺寸：JB/T 1751-75
●结构长度：GB12221
●检验与实验：GB/T13927

不锈钢焊接截止阀主要材料
Materialsformain

零件名称 Part name	阀杆、阀盖、螺栓Body,Bonnet bolt	阀杆、阀瓣密封圈Stem,Disc,Gasket	填料 Packing	垫片 Gasket	手柄 Hande
J61Y-170V	铬镍不锈钢Cr.NiStainlesss steel	不锈钢 Stainless steel	聚四氧乙稀、柔性石墨PTEF,Soft graphite	橡胶石棉板Latex asbestos	优质碳钢 High grade Garbon steelll

不锈钢焊接截止阀主要性能规范
Chief property and specifieation

型号 Type	公称压力 (MPa) Nominal pressure	试验压力PS(MPs) Test pressure			工作压力(MPa) Working pressure	工作温度(℃) Working temperature	适用介质Applicable mediun
型号 Type	公称压力 (MPa) Nominal pressure	壳体Shell	密封（液）Seal	密封（气）Seal	工作压力(MPa) Working pressure	工作温度(℃) Working temperature	适用介质Applicable mediun
J61Y-170V	24.0	7.0	17.6	0.6	17.0	V≤570℃	电站、石油气、水、油品等 Petroleun gas, Oil etc.
FJ61Y-160p	24.0	16.0	17.6	0.6	16.0	P≤200℃
T61Y-320
T61Y-320	24.0	16.0	17.6	0.6	16.0	C≤200℃

不锈钢焊接截止阀主要外形及连接尺寸
Main external and connecting dimensions(mm)
