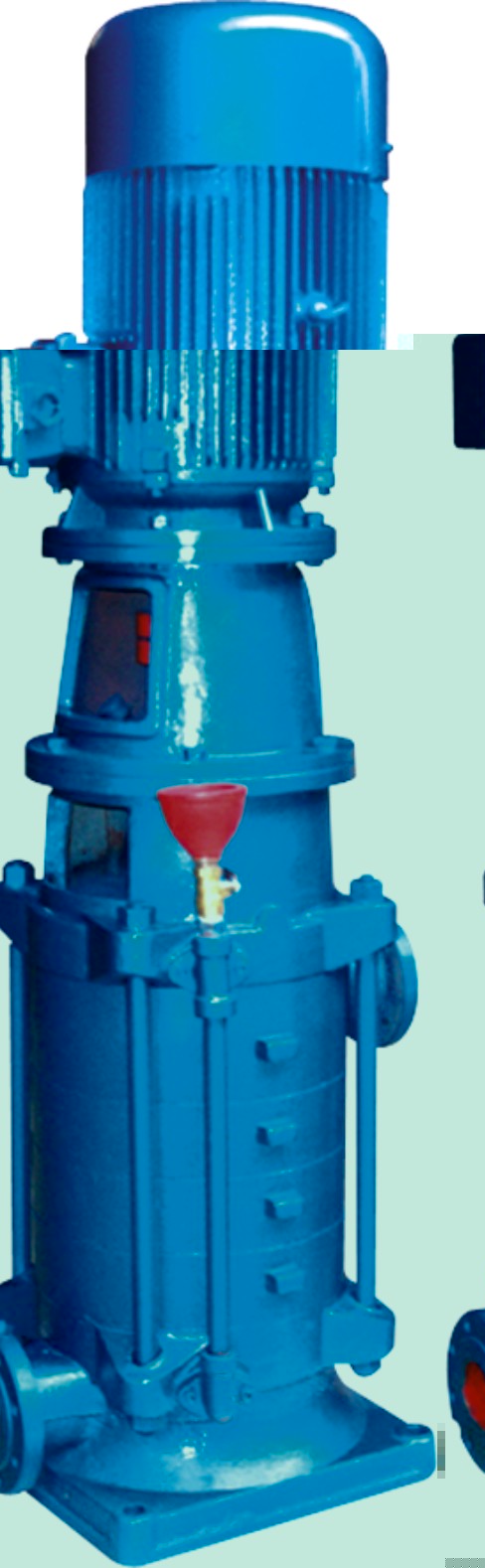

立式多级离心泵

简要描述：DL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型

产品型号：DL系列
厂商性质：
更新时间：2021-09-17
访问量：1847

产品分类

详细介绍

一、DL系列立式多级离心泵产品概述：

DL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、DL系列立式多级离心泵适用范围：

广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。

三、 DL系列立式多级离心泵产品特点：

1、水力模型先进：效率高，性能范围广。

2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。

5、立式结构，占地面积小。

四、DL系列立式多级离心泵技术参数：

流量：4.2-504m3/h；

扬程：24-240m；

功率：1.5-450kw；

转速：1480r/min；

口径：φ40-φ250；

温度范围：0-+90℃；

工作压力：≤2.4Mpa。

五、DL系列立式多级离心泵型号意义：

六、DL系列立式多级离心泵故障与排除

故陣现象	可能产生的原因	解决方法
水泵不吸水压力表和真空表指针剧烈跳动	1.灌注引水不够 2.管路与仪表联接处漏气 3.吸程过高	1.检查底阀是否漏水.再雇足引水 2.拧紧漏气处 3.降低吸水高度
水泵不吸水真空表表示高度真空	1.底阀没有打开或己堵塞 2.吸水管路阻力太大 3.过滤器堵塞	1.检査底阀 2.更换吸水 3.清理过滤器
压力表有压力但仍不出水	1.出水管阻力太大 2.旋转方向不对 3.出口管阀门未开 4.叶轮堵塞	1.检査或缗短水管 2.检査电机.两相互调 3.打开出口阀 4.清除叶轮内的污物
达不到设计流量	1.有空气吸入 2.由于水位降低.淹没深度不够， 3.叶轮内有异物堵塞 4.转子部分严重磨损	1.检査漏气部位并排除 2.延长吸水管.加深淹深度 3.拆卸并滴除异物 4.更换密封坏
泵消耗功率过大	1.填料压得过紧.并发热 2.流置过大 3.回转体与壳体有碰擦 4.泵轴承磨损 5.泵轴弯曲	1.适当放松 2.关小闸阀开度 3.修整 4.更换轴承 5.更换或校正
泵振动加大	1.叶轮局部有堵塞 2.叶轮破损 3.流量过小 4.泵轴与电动机不同心 5.轴承破损 6.混入空气.发生汽蚀	1.拆卸清除异物 2.更换 3.稍幵出口阀 4.定点找正 5.更换 6.改变吸入位.改善吸水管

七、DL系列立式多级离心泵性能参数

型号	级数	口径 (mm)	流量 (m³/h)	扬程 (m)	功率 (KW)	转速 (r/min)	汽蚀余量 (m)
40DL(DLS)6-12	2	40	6	24	1.5	1480	3.2
	3			36	2.2
	4			48	3
	5			60	4
	6			72	4
	7			84	5.5
	8			96	5.5
	9			108	7.5
	10			120	7.5
	11			132	7.5
	12			144	11
50DL(DLS)12.5-12.5	2	50	12.5	25	3	1480	2.2
	3			3.75	3
	4			50	4
	5			62.5	5.5
	6			75	7.5
	7			87.5	7.5
	8			100	7.5
	9			112.5	11
	10			125	11
65DL(DLS)30-15	2	65	30	30	5.5	1480	2.82
	3			45	7.5
	4			60	11
	5			75	15
	6			90	15
	7			105	18.5
	8			120	22
	9			135	22
	10			150	30
80DL(DLS)50-20	2	80	50	40	11	1480	2.2
	3			60	15
	4			80	22
	5			100	30
	6			120	3.
	7			140	37
	8			160	45
	9			180	45
	10			200	55
100DL(DLS)72-20	2	100	72	40	15	1480	2.8
	3			60	18.5
	4			80	30
	5			100	37
	6			120	37
	7			140	45
	8			160	55
	9			180	55
	10			200	75
100DL(DLS)100-20	2	100	100	40	18.5	1480	2.8
	3			60	30
	4			80	37
	5			100	45
	6			120	55
	7			140	75
	8			160	75
	9			180	90
	10			200	90
150DL(DLS)150-20	2	150	150	40	30	1480	2.8
	3			60	37
	4			80	45
	5			100	55
	6			120	75
	7			140	90
	8			160	90
	9			180	110
	10			200	132
150DL(DLS)165-20	2	150	160	50	37	1480	3.5
	3			75	55
	4			100	75
	5			125	90
	6			150	110
	7			175	132
	8			200	132
	9			225	160
	10			250	160
150DL(DLS)200-20	2	150	200	40	37	1480	3.5
	3			60	55
	4			80	73
	5			100	90
	6			120	110
	7			140	110
	8			160	132
200DL(DLS)300-20	2	200	300	40	55	1480	5
	3			60	75
	4			80	110
	5			100	132
	6			120	160
	7			140	160
	8			160	200
