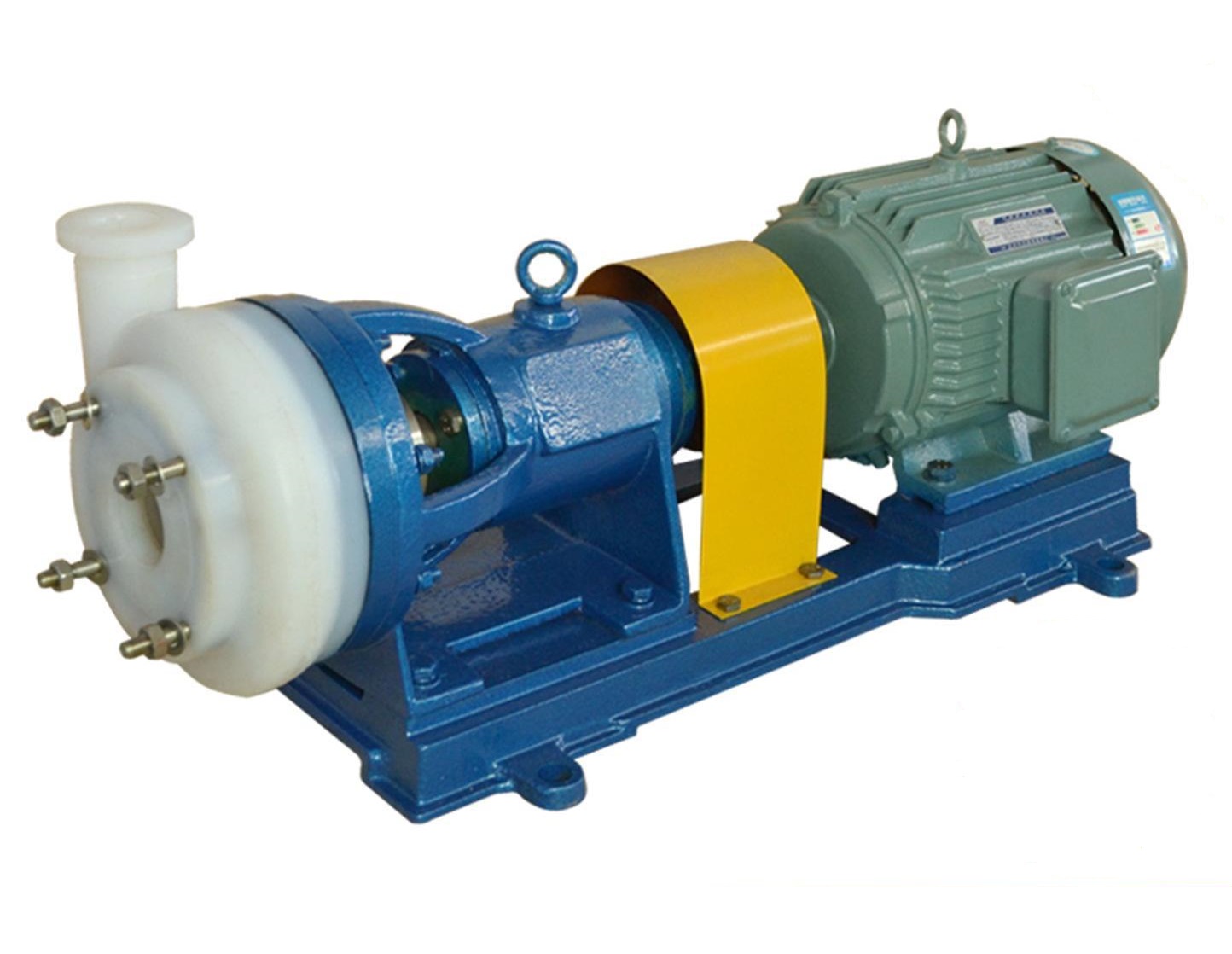

一、FSB型氟合金离心泵 产品概述及特点
FSB泵采用特种泵工艺加工制造。适合于在-85℃～200℃条件下,长期输送任意浓度的任意介质酸、氧化剂及腐蚀性介质。因而广泛应用于化工、石油、制药、染料、油漆、冶炼、造纸、电镀、电力、食品等行业。
过流部分全部采用氟合金（聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方）模压、加工而成，具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等优点。
FSB系列产品的生产、制造及验收规范，严格执行了有关标准规定，并台台检测，备案待查。其机械密封由英国格兰公司与国内联合制造，性能十分可靠，维修方便，节约能源，是杜绝跑、冒、滴、漏建设文明工厂的理想防腐输送设备。
二、FSB型氟合金离心泵 结构说明
FSB型氟塑料合金泵由泵体、叶轮、后盖、密封件、支架、泵轴、轴承、边轴器、吊紧螺栓、螺母、底板组成。
1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。
2、后盖右边一侧内埋一只不锈钢板（1Cr18Ni9Ti）模压塑料合金耐成。
3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷水可调式端面密封技术，由碳化硅，高纯度氧化铝陶瓷、填充四氟，石墨等材料制成。
三、FSB型氟合金离心泵 性能参数
|
型 号 |
流 量 m3/h |
扬 程 m |
口径 |
配用功率 kw |
转 速 r/min |
|
|
吸入mm |
吐出mm |
|||||
|
25FSB-10 |
1.5 |
10 |
25 |
20 |
1.5 |
2900 |
|
25FSB-18 |
3.6 |
18 |
25 |
20 |
2.2 |
2900 |
|
40FSB-15 |
5 |
15 |
40 |
32 |
3 |
2900 |
|
40FSB-20 |
10 |
20 |
40 |
32 |
4 |
2900 |
|
40FSB-30 |
10 |
30 |
40 |
32 |
4 |
2900 |
|
40FSB-40 |
10 |
40 |
40 |
32 |
5.5 |
2900 |
|
40FSB-50 |
10 |
50 |
40 |
32 |
7.5 |
2900 |
|
50FSB-20 |
15 |
20 |
50 |
40 |
4 |
2900 |
|
50FSB-25 |
15 |
25 |
50 |
40 |
4 |
2900 |
|
50FSB-30 |
15 |
30 |
50 |
40 |
4 |
2900 |
|
50FSB-40 |
15 |
40 |
50 |
32 |
5.5-7.5 |
2900 |
|
50FSB-50 |
15 |
50 |
50 |
32 |
7.5-11 |
2900 |
|
50FSB-63 |
15 |
63 |
50 |
32 |
11 |
2900 |
|
65FSB-32 |
29 |
32 |
60 |
50 |
5.5 |
2900 |
|
65FSB-40 |
29 |
40 |
65 |
40 |
11 |
2900 |
|
65FSB-50 |
29 |
50 |
65 |
40 |
15 |
2900 |
|
65FSB-64 |
29 |
64 |
65 |
50 |
15-18.5 |
2900 |
|
80FSB-20 |
50 |
20 |
80 |
65 |
5.5 |
2900 |
|
80FSB-30 |
50 |
30 |
80 |
65 |
7.5 |
2900 |
|
80FSB-34 |
50 |
34 |
80 |
65 |
11 |
2900 |
|
80FSB-40 |
50 |
40 |
80 |
50 |
11-15 |
2900 |
|
80FSB-50 |
50 |
50 |
80 |
50 |
15-18.5 |
2900 |
|
80FSB-55 |
50 |
55 |
80 |
50 |
15-18.5 |
2900 |
|
80FSB-80 |
50 |
80 |
80 |
50 |
30-37 |
2900 |
|
100FSB-32 |
100 |
32 |
100 |
80 |
18.5-22 |
2900 |
|
100FSB-40 |
100 |
40 |
100 |
80 |
18.5-22 |
2900 |
|
100FSB-50 |
100 |
50 |
100 |
65 |
22-30 |
2900 |
